当前位置：创新成果 > 防止二分之三接线电力系统内汽轮发电机组发生汽轮机超速事故的技术改进成果名称：防止二分之三接线电力系统内汽轮发电机组发生汽轮机超速事故的技术改进
王畅
中国华电集团公司劳动模范
哈三电厂两台600MW机组处于220KV二分之三接线方式系统中，三号机组的三个出线开关分别为1DL、2DL、3DL（代表2232、2230、2231开关），在1DL和2DL之间引出三南甲线，在2DL、3DL之间引入600MW三号机组。正常运行状态是三个开关成串运行， 在3DL检修时，机组通过2DL、1DL并入系统。而三号机串保护原始设计，没有出线开关2DL跳闸反跳机组回路（常规成串运行方式不需要）。在“机组出线开关3DL检修时，机组由1DL、2DL并入系统”的运行方式下，若介于1DL、2DL之间引出的三南甲线路发生故障而保护动作或因开关偷跳等原因跳开2DL开关时，三号机组将被迫瞬间丢掉全部负荷时，引起发电机端电压升高，同时因汽轮机突然失去全部阻尼而迅速超速，超速使汽轮机振动加大，若遇调速器性能不良或汽门卡涩会致超速加剧甚至飞车。而汽轮机超速可能导致转动部件断裂、叶轮松动变形、叶片及围带脱落、轴承损坏、动静摩擦至大轴磨损甚至大轴飞出等破坏。
而1DL、2DL之间引出的三南甲线在雨季经常发生接地故障造成2DL跳闸（近两年为例：2019年发生三次接地跳闸，2020年发生一次接地跳闸）

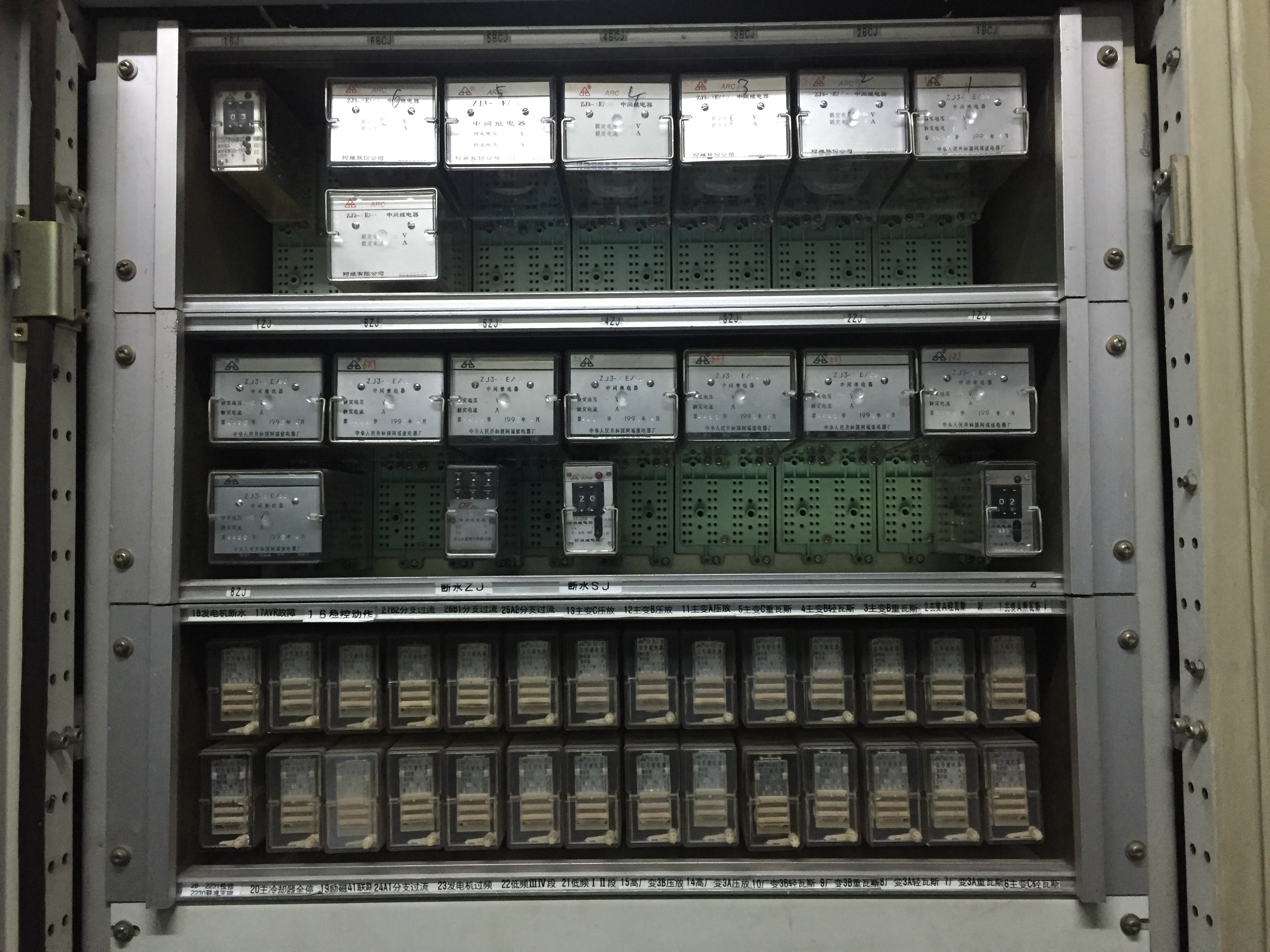

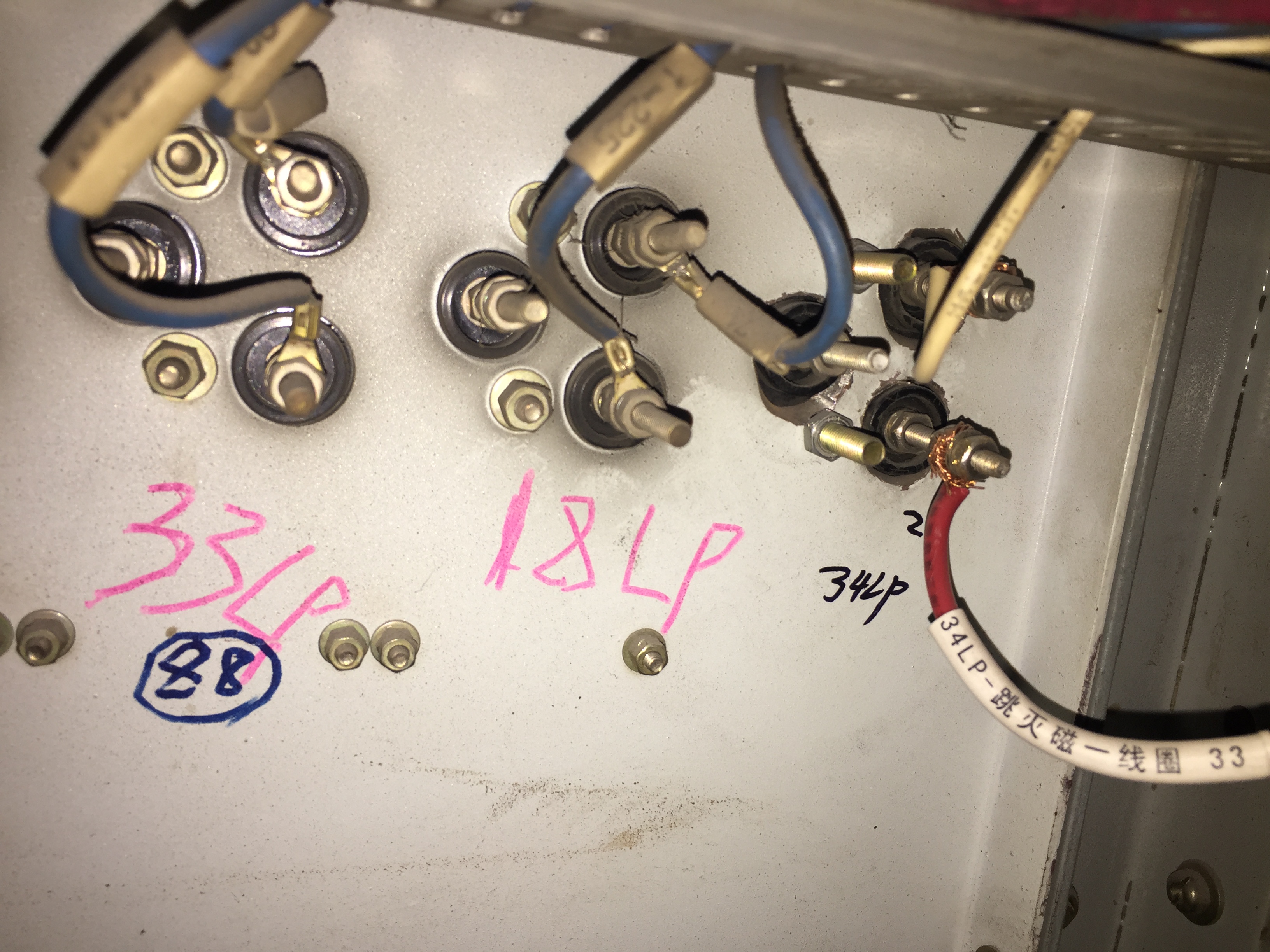

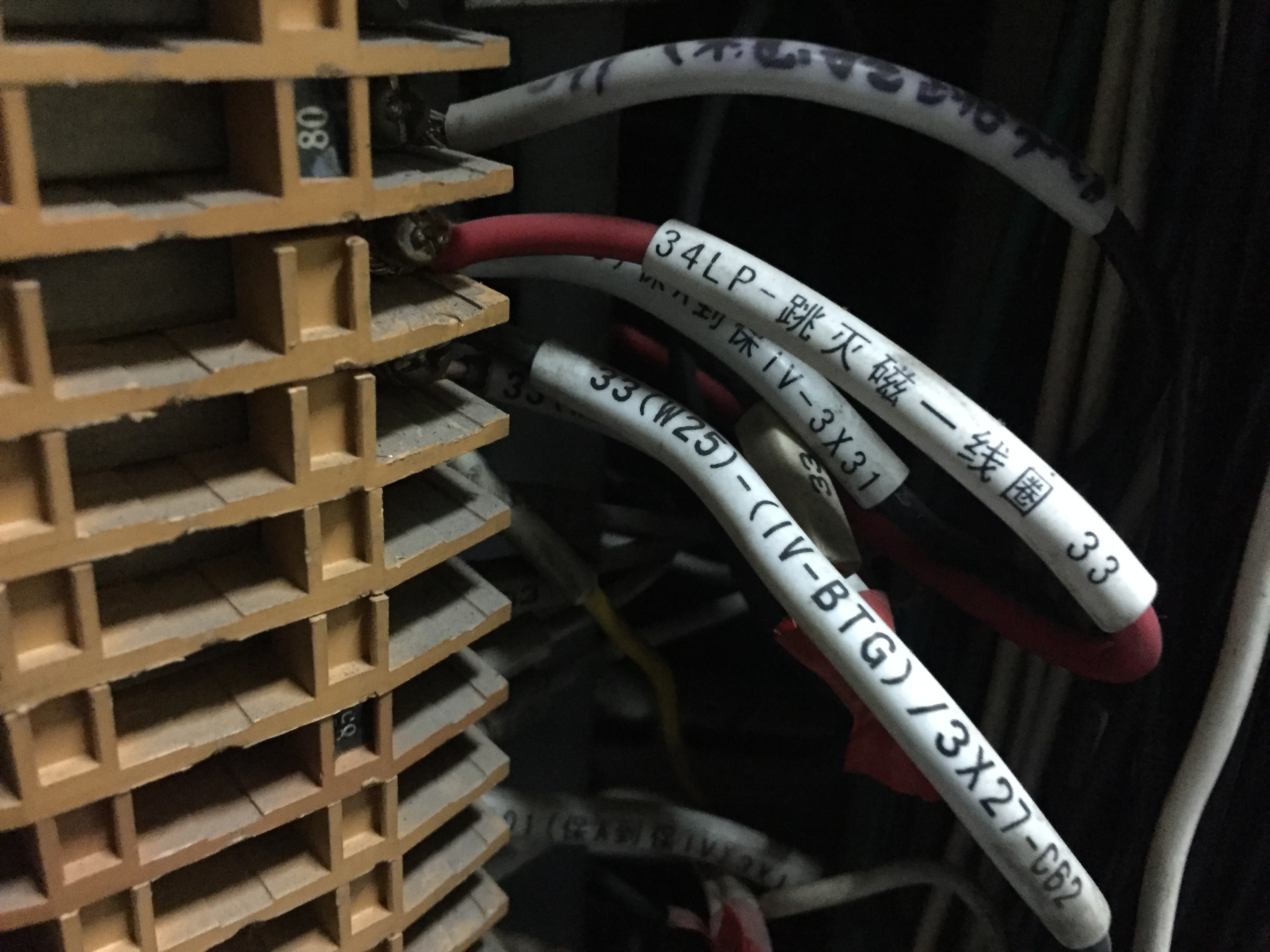

所以我们设计增加了“3DL‘边开关’检修时机组出线2DL‘中开关’跳闸同时联动跳开发电机”回路（灭磁跳汽轮机），力求通过简单的方法消除原始设计缺陷保护机组安全。
所在单位：华电能源股份有限公司哈尔滨第三发电厂

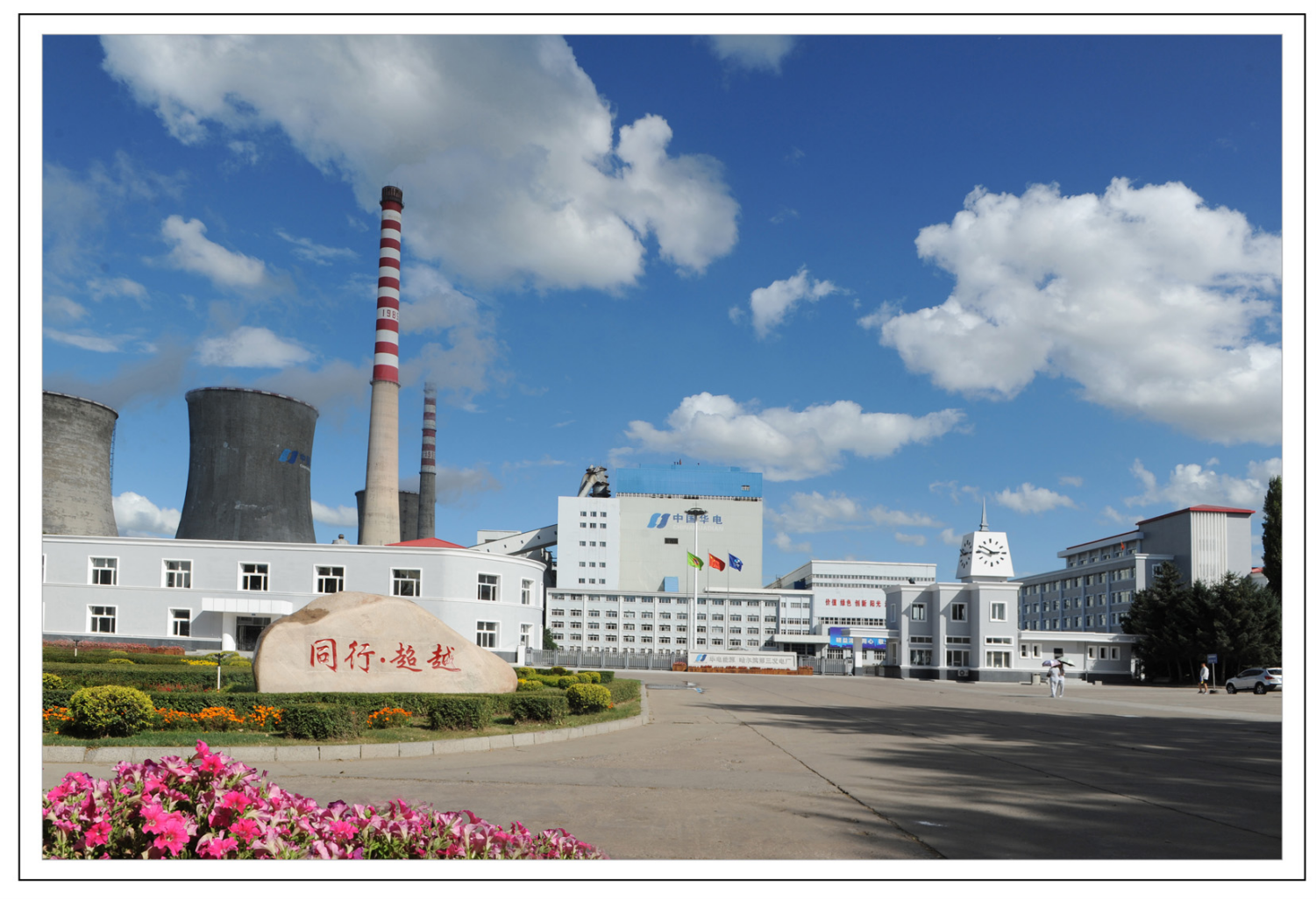

华电能源股份有限公司哈尔滨第三发电厂（简称哈三电厂）位于哈尔滨市北郊29公里处，是华电能源股份有限公司的全资电厂。哈三电厂于1984年6月建厂，是我国自行勘测、设计、制造、施工的大型火力发电企业，也是闻名遐迩的民族机电工业的“窗口电厂”。2002年末，哈三电厂划归华电集团公司，2004年12月成为华电能源股份有限公司的全资电厂。企业目前总装机容量160万千瓦，安装有四台国产化机组，一期工程安装两台20万千瓦机组，于1986年、1987年投产；二期工程安装两台60万千瓦机组，于1996年、1999年投产， 三号机组为国产首台600MW机组。
