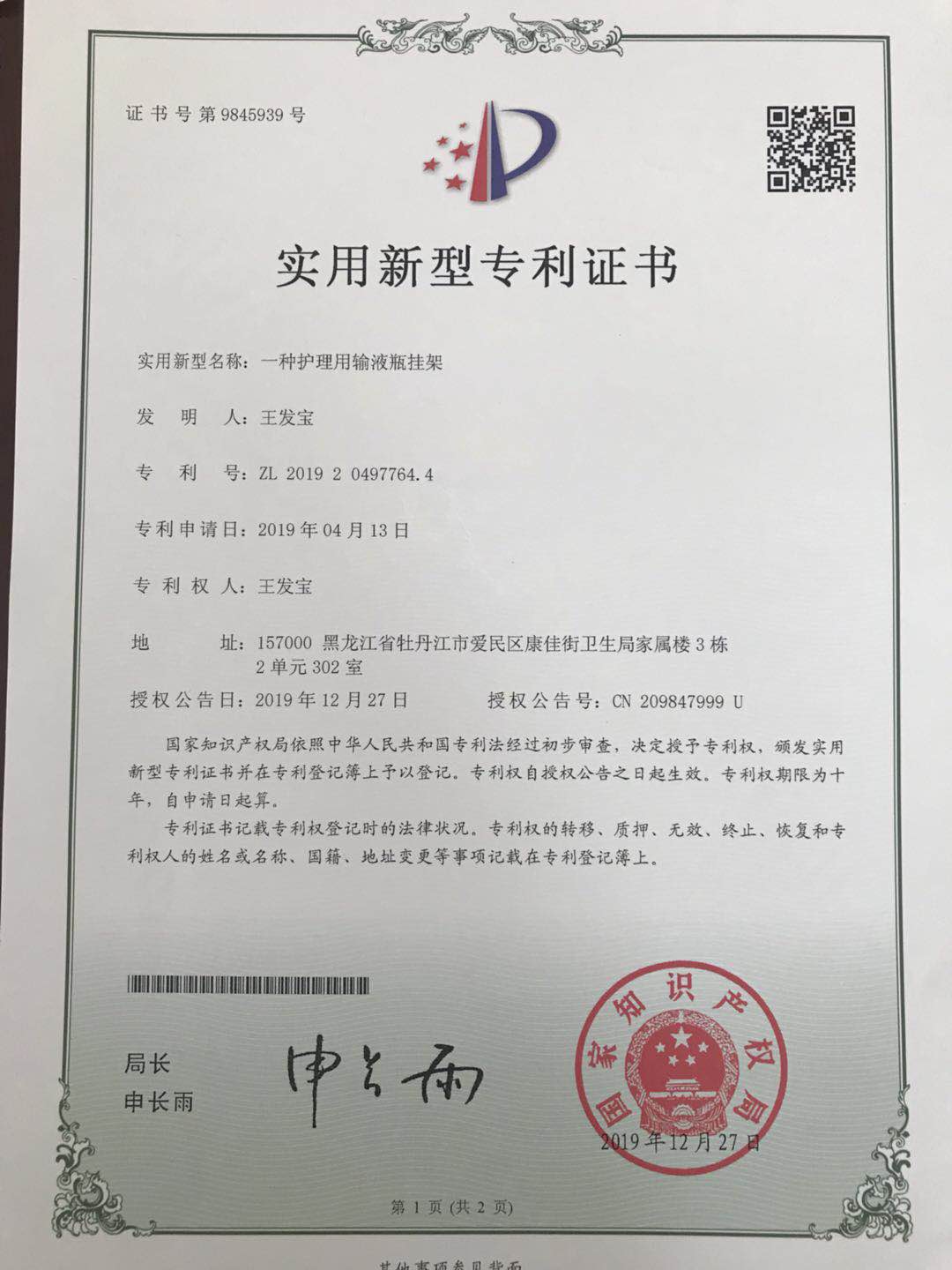

创新专利成果简介 一、背景技术 输液瓶挂机是医务护理中常用的医疗设备之一。现有输液瓶挂架主要有两种，一种是固定在病房棚顶的，这种输液瓶挂架不能根据病床的位置随意移动，只能通过移动病床来配合输液瓶挂架的位置；另一种是树立在病床边的输液瓶挂架，这种挂架虽然能够灵活移动，但是由于其底座位于地面上，因此占用了病房的地面空间，不利于对病人的贴身护理。 二、技术实现要素 本实用新型为解决现有医务护理所使用的两种输液瓶挂架，一种不能随床灵活移动，另一种占用病房地面空间的问题，进而提出一种护理用输液瓶挂架。 本实用新型包括横梁、两个螺柱、两个螺套、两个承载盘、至少两个滑环、至少两个挂钩组件和四个固定组件，两个螺柱并排竖直设置，每个螺柱的下部由上至下依次设有两个所述固定组件，每个螺柱的上部由上至下依次套装一个承载盘和一个螺套，且螺套的上端与承载盘的下表面连接成一体，承载盘的上表面沿圆周方向均布设有四个矩形插孔，横梁的两端设有插条，插条插装在相应的插孔内，滑环套装在横梁上，且滑环能沿横梁直线往复移动，所述挂钩组件与滑环连接。所述挂钩组件包括连接杆、铰链、横杆和两个挂钩，连接杆竖直设置，连接杆的上端通过铰链与滑环转动连接，横杆水平设置，连接杆的下端与横杆的中部固定连接，两个挂钩分别设置在横杆的两端，且挂钩与横杆的端部连接成一体。每个所述固定组件包括固定半环、活动半环和两个锁紧螺栓，固定半环的一端与螺柱下部的侧壁固定连接诶，固定半环的两端和活动半环的两端通过两个锁紧螺栓连接。固定半环和活动半环的内壁均设有橡胶垫。 三、本实用新型的有益效果 本实用新型不仅能够随病床移动，而且不占用病房内的地面空间，便于护士近距离护理病人；各个部件均可拆卸安装，便于收纳保存和移动；使用方式灵活多变，不仅可以用于悬挂输液瓶，而且也能够悬挂一些其它辅助医疗设备；安装和拆卸方便快捷，且能够根据实际需要进行高度调节，能够适应各种结构的病房；结构简单，操作方便，且制造成本低，适合于一些中小型医院使用，也适合家庭护理使用。
